Wassernachheizregister Ø160

Ein Nachheizregister wird oft montiert, wenn eine höhere Zulufttemperatur gewünscht ist. Eine zu geringe Zulufttemperatur kann unter Umständen als Zugluft empfunden werden. Für ein beständig komfortables Raumklima sollte die Zulufttemperatur ein bestimmtes Niveau behalten.

Das Wassernachheizregister wird im Kanal montiert, direkt in der Hauptwärmeversorgung.

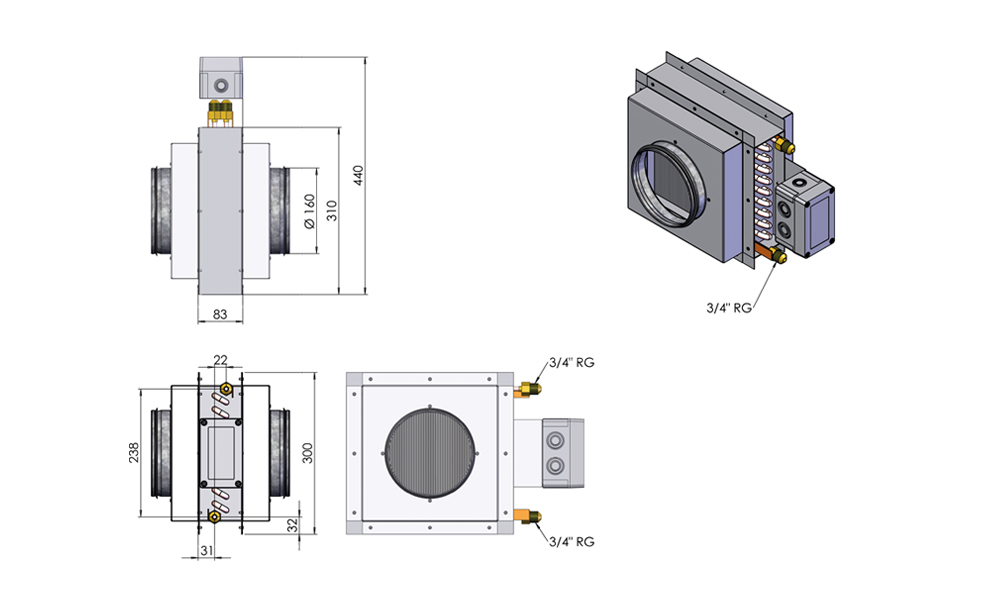

Kanalanschlüsse Ø160 mm, mit Gummidichtung
Automatik 0-10V Signal
Luftvolumenstrom > 1,5 m/s
Max Lufttemperatur 50 ºC
Deckplattentyp Aluzink Stahlplatte
Schutzklasse IP44
Schutzthermometer 2 Stck.

Das Heizregister ist nur zur Erwärmung sauberer Luft geeignet.

Berechnung des passenden Nachheizregisters:

Δt * Luftdichte * Luftmenge [m3/h]

Beispiel. 1: Wenn kein Nachheizregister montiert ist, muss die Zuluft von -10 °C auf 21 °C aufgeheizt werden. Die Luftmenge beträgt 100 m3/h.

31 * 0,34 * 100 = 1054 W

Die Leistung des Nachheizregisters muss mindestens 1054 W betragen.

Beispiel. 2: Wenn ein Nachheizregister ist montiert ist, muss die Zuluft nur von 16 °C auf 21 °C aufgeheizt werden. Die Luftmenge beträgt 100 m3/h.

5 * 0,34 * 100 = 170 W

Die Leistung des Nachheizregisters muss nur mindestens 170 W betragen.



Wasserseite Luftseite
Temperatur
Vorlauf/Rücklauf
[ºC]
Durchfluss
[m3/h]
Druckabfall
[kPa]
Leistung
[W]
Luftmenge
[m3/h]
Temperatur
vor WNH*
[ºC]
Temperatur
nach WNH*
[ºC]
Druckabfall
über WNH*
[Pa]
40/30 0,04 0,85 520 100 16 31,1 2
40/30 0,06 1,25 640 135 16 29,8 3
40/30 0,08 2,18 870 210 16 28,1 6
60/40 0,04 0,69 940 100 16 43,5 2
60/40 0,05 1,00 1160 135 16 41,1 3
60/40 0,07 1,75 1580 210 16 38,0 6
70/40 0,03 0,40 1060 100 16 47,0 2
70/40 0,04 0,58 1300 135 16 44,2 3
70/40 0,05 1,00 1760 210 16 40,5 6

*Wassernachheizregister

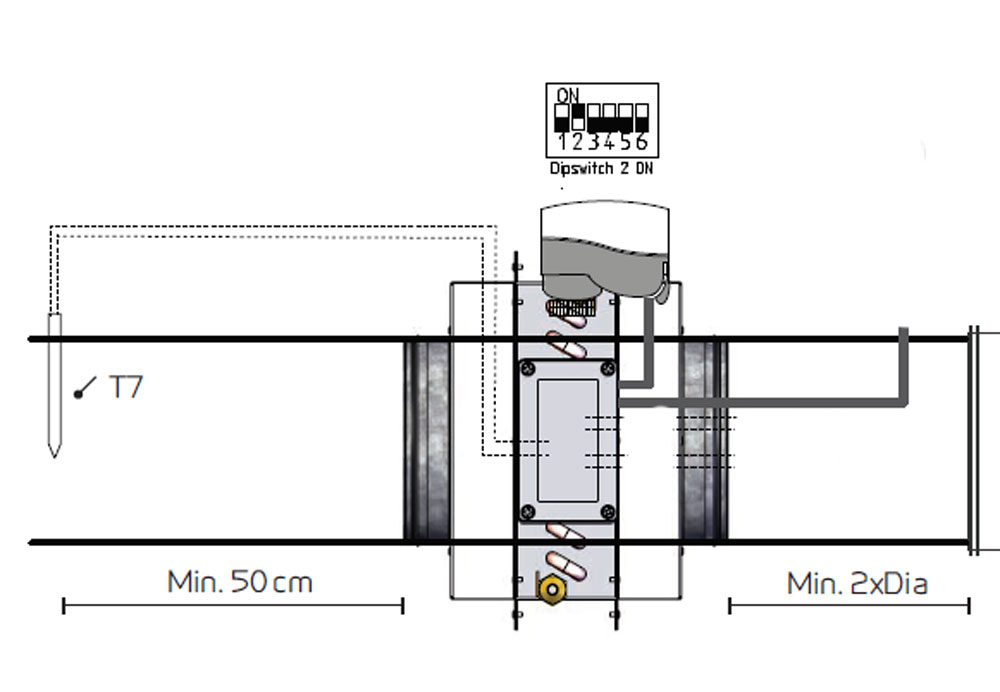

Um eine optimale Regulierung zu erreichen, muss der Temperaturfühler T7 mindestens 50 cm hinter dem Nachheizregister platziert werden.

ACHTUNG! Um Frostschäden zu vermeiden, muss das Heizregister isoliert werden.

Stromanschluss:

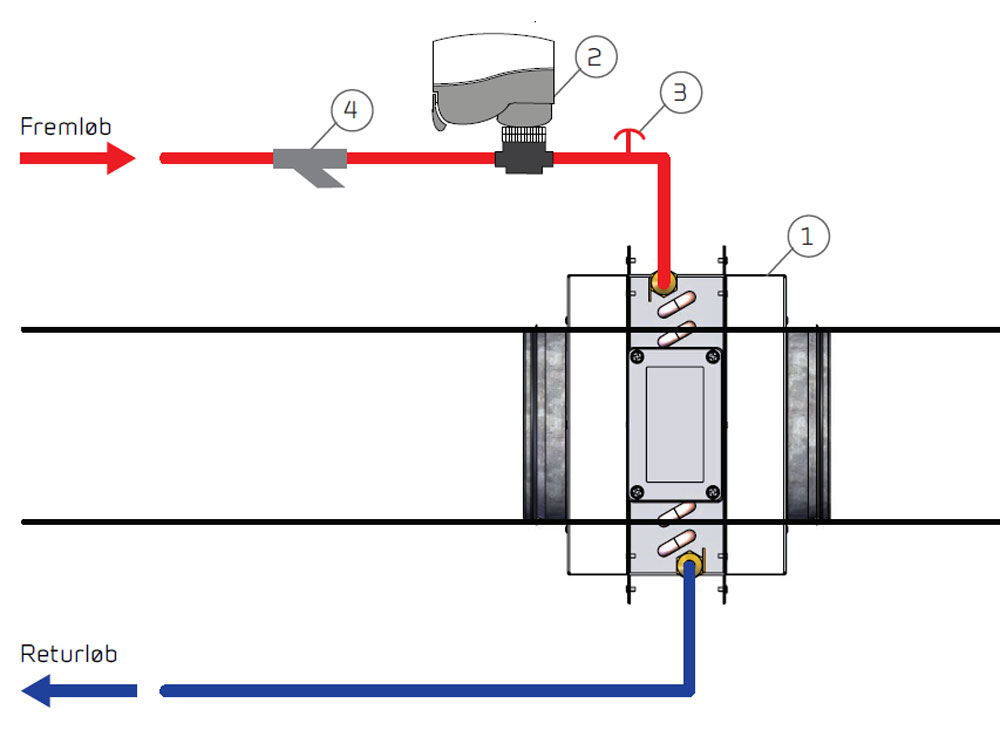

Wasseranschluss:

Zubehör
