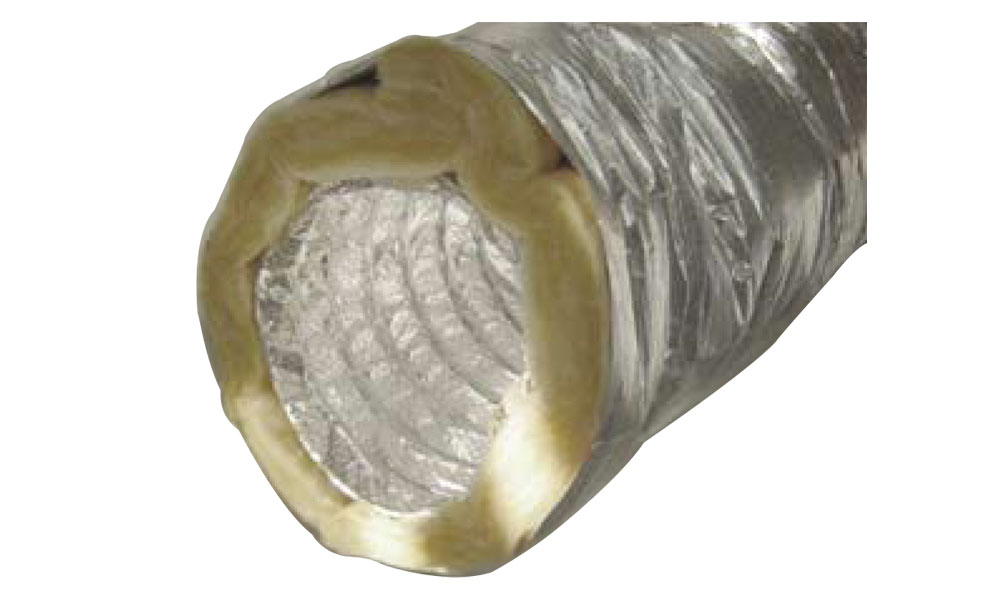

Nilan Schallflex

Flexible Schalldämpfung, die eine einfache und leichte Verbindung zwischen dem Gerät und den Verteilerboxen oder dem Kanalsystem bildet. Kann mit Vorteil auch zwischen dem Gerät und der Fortluft/Zuluft, um Geräusche von der Dachhaube zu vermeiden.

Der perforierte interne Kanal absorbiert effizient die Geräusche, die durch die Ventilatoren im Lüftungsgerät entsteht.

Die Isolierung schützt die Luft im Kanal vor den Umgebungen, damit bei der Abkühlung Kondensat vermieden wird. Ein Film schützt die Isolierung vor Erosion.

Interner Kanal Perforiertes laminiertes Aluminium-Polyester
Anti-Erosion Geschlossener Polyesterfilm
Spirale Draht mit 36 mm Zwischenraum
Isolierung 25 mm glasuld, 16 kg/m3
Externer Kanal Laminiertes Aluminium-Polyester mit Glasfaser verstärkt
Umgebungstemperatur -30 / 140 ºC
Max. Luftdruck 2500 Pa
Max. Luftgeschwindigkeit 30 m/s
Min. Biegeradius 25 + (0,54 x Ø) mm

Schalldämpfung (dB) 1 m Schallflex

HZ Ø100 Ø125 Ø160 Ø200
125 9 12 17 7
250 19 20 22 15
500 32 21 22 17
1.000 37 25 27 20
2.000 31 29 19 16
4.000 21 17 14 13



Schalldämpfung (dB) 2 m Schallflex

HZ Ø100 Ø125 Ø160 Ø200
125 19 17 31 20
250 33 31 39 34
500 52 44 34 32
1.000 53 45 38 35
2.000 49 46 31 30
4.000 36 26 20 22



Schalldämpfung (dB) 3 m Schallflex

HZ Ø100 Ø125 Ø160 Ø200
125 25 23 29 18
250 39 46 43 40
500 50 44 41 38
1.000 52 47 46 41
2.000 54 51 39 39
4.000 40 34 27 30

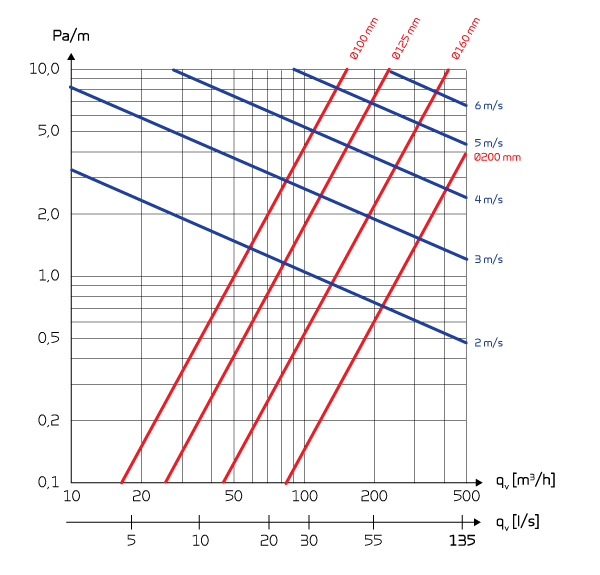

Druckverlust je Meter für Nilan Schallflex.

Größen:

Ø100 mm (Längen 6 m)
Ø125 mm (Längen 6 m)
Ø160 mm (Längen 8 m)
Ø200 mm (Längen 6 m)
