Compact P2 AIR9 E-Silent

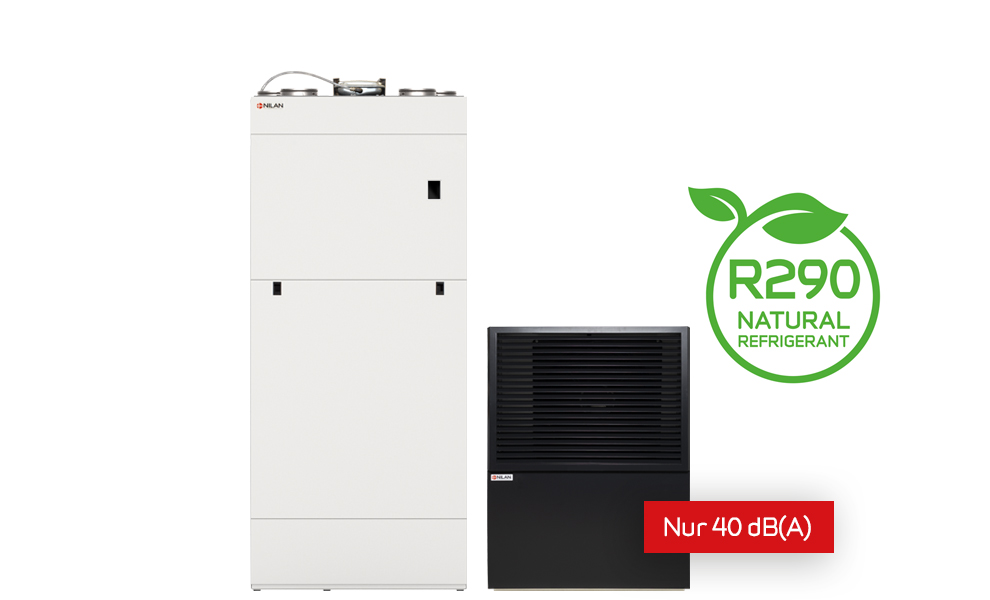

Compact P2 AIR E-SILENT ist eine kompakte und komplette Energielösung für Lüftung, Wärmerückgewinnung, Raumheizung, Kühlung und Warmwasserbereitung. Die Lösung kombiniert das Lüftungsgerät Compact P2 AIR mit der besonders leisen Luft/Wasser-Wärmepumpe AIR9 E-SILENT und vereint alle technischen Funktionen des Hauses in einem energieeffizienten System.
Die Anlage benötigt lediglich 0,56 m² Stellfläche und eignet sich für Einfamilienhäuser und Reihenhäuser mit einem Lüftungsbedarf von bis zu 425 m³/h.
Compact P2 AIR sorgt für Lüftung mit effizienter Wärmerückgewinnung, Warmwasserbereitung und intelligenter Steuerung des Gesamtsystems, während AIR9 E-SILENT eine energieeffiziente Beheizung liefert. An warmen Sommertagen kann AIR9 E-SILENT ausgeschaltet bleiben, während die Lüftung weiterhin mit geringem Energieverbrauch für ein angenehmes Raumklima sorgt.

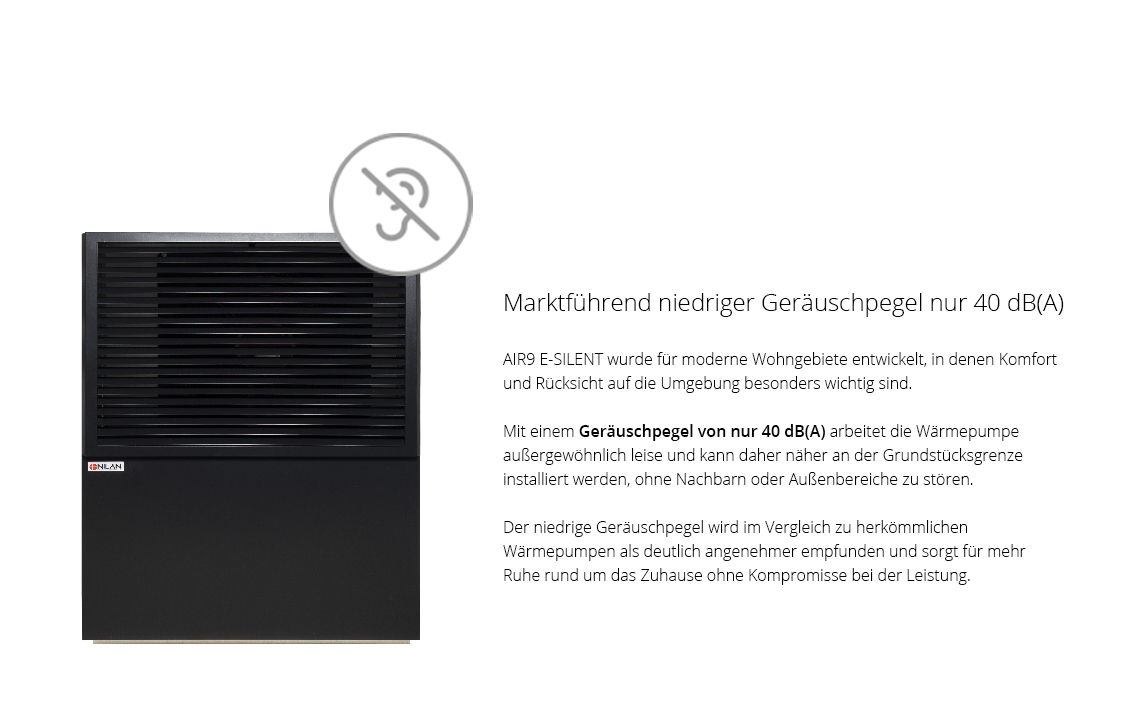

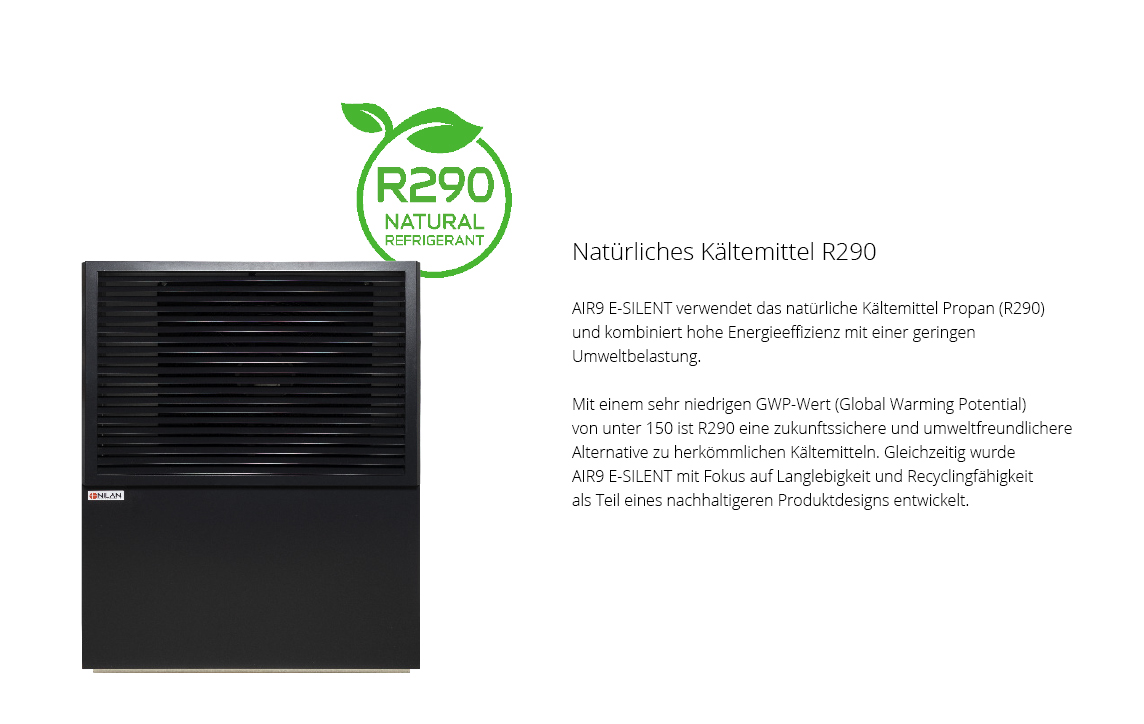

AIR9 E-SILENT verwendet das natürliche Kältemittel Propan (R290) und erreicht einen Schalldruckpegel von nur 40 dB(A). Damit gehört sie zu den leisesten Lösungen auf dem Markt. Der niedrige Geräuschpegel ermöglicht eine flexiblere Platzierung der Außeneinheit näher an der Grundstücksgrenze, ohne die Umgebung zu stören.
Die hohe Energieeffizienz gewährleistet einen wirtschaftlichen Betrieb: Unter normalen Bedingungen liefert die Wärmepumpe mehr als das Fünffache der eingesetzten elektrischen Energie als Wärmeleistung. Gleichzeitig trägt der hohe Wärmerückgewinnungsgrad zu einem insgesamt niedrigen Energieverbrauch bei.

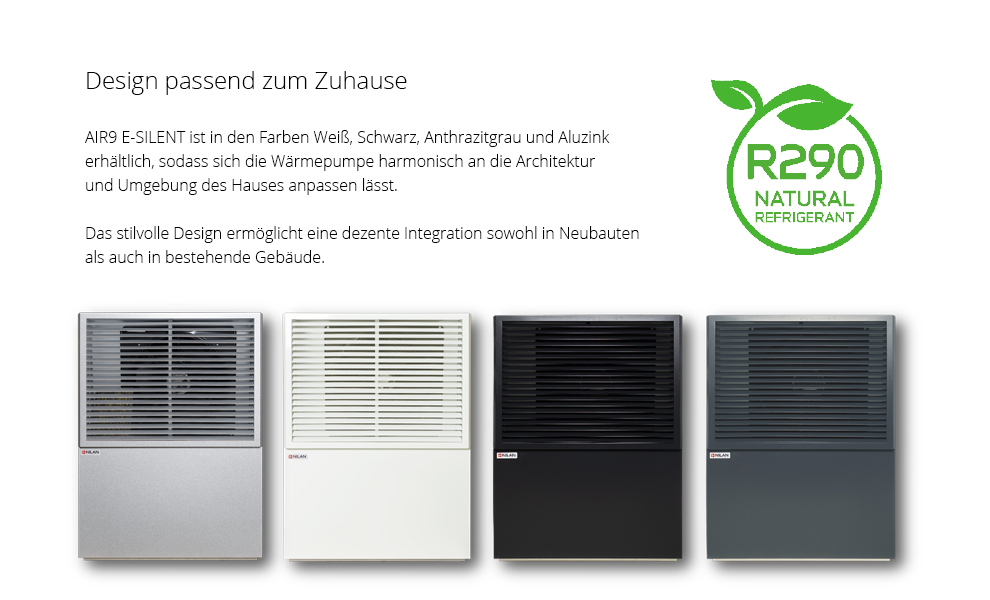

AIR9 E-SILENT ist in Weiß, Schwarz, Anthrazitgrau und Aluzink erhältlich und lässt sich dadurch optimal an die Architektur des Hauses anpassen.
Luftmenge (siehe Planungsdaten für SEL/SFP-Werte)
Min : 50 m3/hMax : 425 m3/h
„Herz und Lunge" des Hauses
Compact P2 AIR ist ein innovatives Lüftungsgerät, das im Gegensatz zu herkömmlichen Lüftungslösungen bis zu 95 % der Energie aus der Abluft über einen hocheffizienten Gegenstrom-Wärmetauscher zurückgewinnt. Die verbleibende Energie wird von der integrierten Wärmepumpe zur Warmwasserbereitung genutzt.

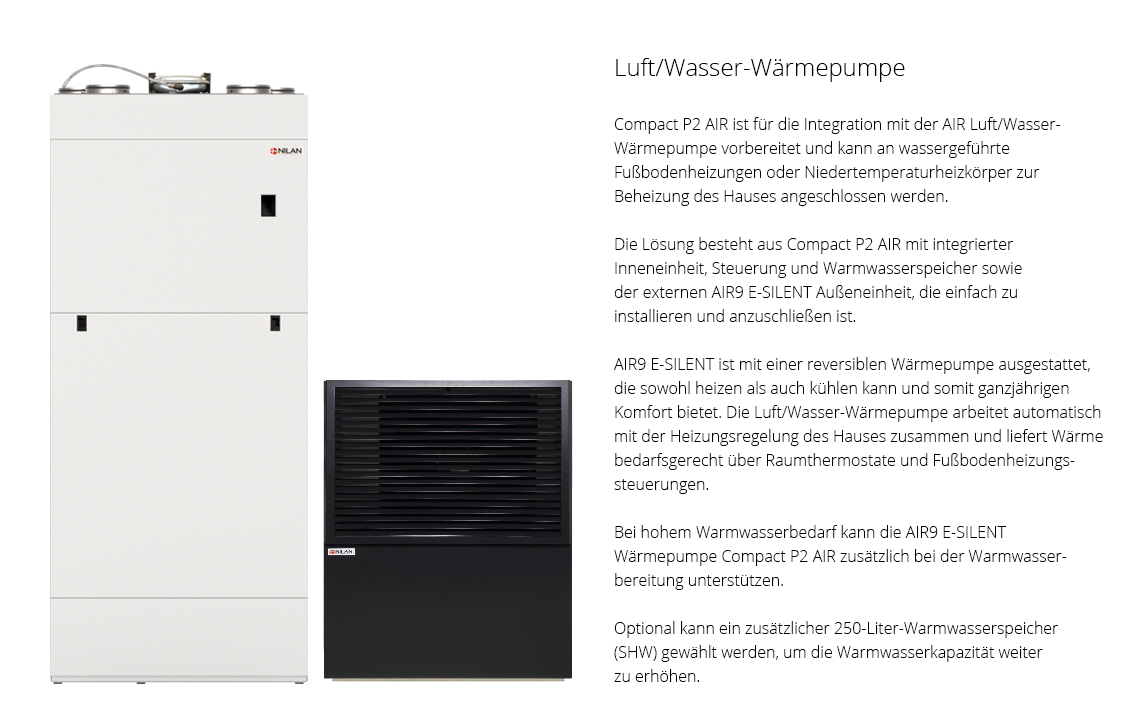

Zusammen mit der externen AIR9 Luft/Wasser-Wärmepumpe bildet Compact P2 AIR eine Komplettlösung für Lüftung, Wärmerückgewinnung, Warmwasserbereitung und Wohnraumheizung. Compact P2 AIR enthält die erforderlichen hydraulischen Komponenten, darunter Pufferspeicher und Regelung, die ein effizientes Zusammenspiel mit der Wärmepumpe für die Beheizung über Fußbodenheizung oder Niedertemperaturheizkörper gewährleisten.

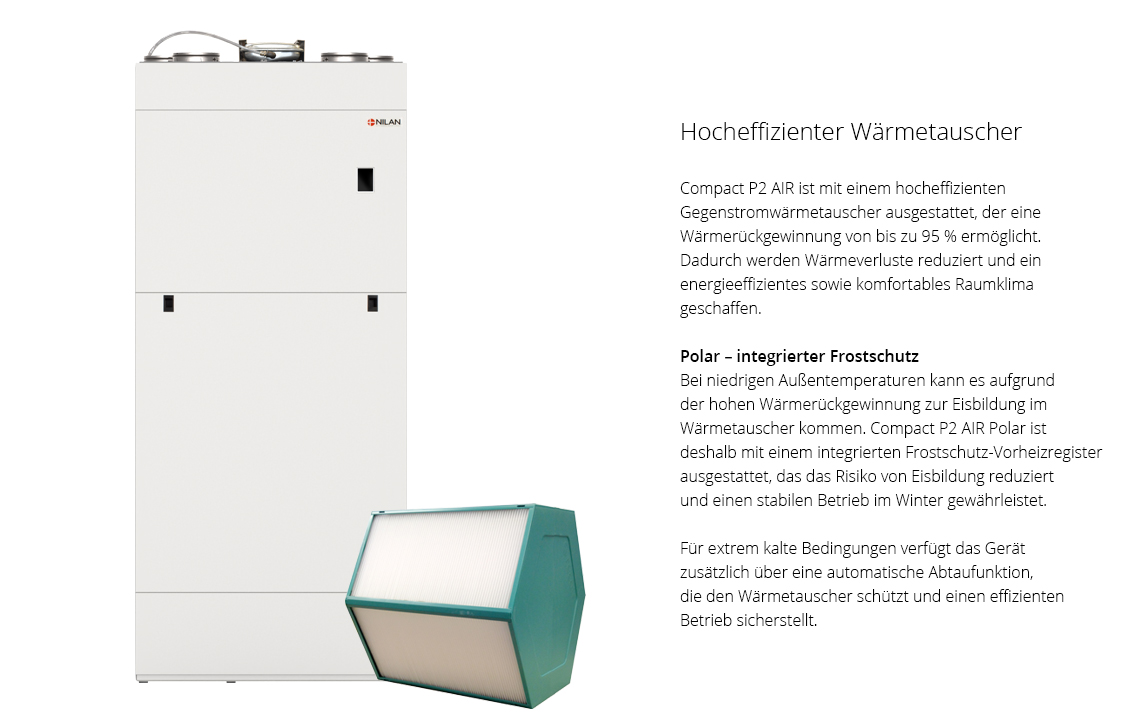

Passive WärmerückgewinnungCompact P2 AIR gewinnt die Wärme aus der Abluft über einen hocheffizienten Gegenstrom-Wärmetauscher mit einem Temperaturwirkungsgrad von bis zu 95 % zurück. Die frische Außenluft wird durch die warme Abluft erwärmt, wodurch ein gesundes Raumklima mit minimalem Wärmeverlust und geringerem Energieverbrauch sichergestellt wird. Bei niedrigen Außentemperaturen kann aufgrund der hohen Wärmerückgewinnung Eisbildung im Wärmetauscher entstehen. Deshalb ist das Gerät mit einer intelligenten Abtaufunktion ausgestattet, die automatisch einen stabilen Betrieb gewährleistet. Compact P2 AIR ist auch als Polar-Modell mit integriertem Frostschutz-Vorheizelement erhältlich. Dieses reduziert das Risiko von Eisbildung und sorgt selbst an kalten Wintertagen für eine hohe Wärmerückgewinnung.
|
 |
Passive und aktive WärmerückgewinnungWenn die integrierte Wärmepumpe kein Warmwasser produziert, kann sie stattdessen zur Nachheizung der Zuluft genutzt werden und so zur Beheizung des Hauses beitragen. Die Funktion wird automatisch aktiviert, wenn die gewünschte Raum- oder Zulufttemperatur nicht erreicht wird. Dies sorgt für zusätzlichen Komfort und eine stabilere Temperatur im Gebäude. Wenn die Wärmepumpe die Zuluft erwärmt, wird gleichzeitig ein Teil der Energie auf den Warmwasserspeicher übertragen. Dadurch kann die Temperatur des Warmwassers vorübergehend den eingestellten Wert überschreiten. |
 |
WarmwasserDie Energie, die nach der Wärmerückgewinnung noch in der Abluft vorhanden ist, wird von der integrierten Wärmepumpe zur Warmwasserbereitung genutzt. Standardmäßig ist Compact P2 AIR mit einem softwarebasierten Verbrühungsschutz bei 60 °C ausgestattet. Bei höherem Warmwasserbedarf wird die Installation eines physischen Verbrühungsschutzes empfohlen, damit die Temperatur im Warmwasserspeicher weiter erhöht werden kann. Compact P2 AIR kann mit einer integrierten Solarschlange im Warmwasserspeicher geliefert werden. Dadurch kann die Erwärmung durch externe Energiequellen wie Solarthermie, Fernwärme oder die AIR Luft/Wasser-Wärmepumpe ergänzt werden. Legionellenbekämpfung |
 |

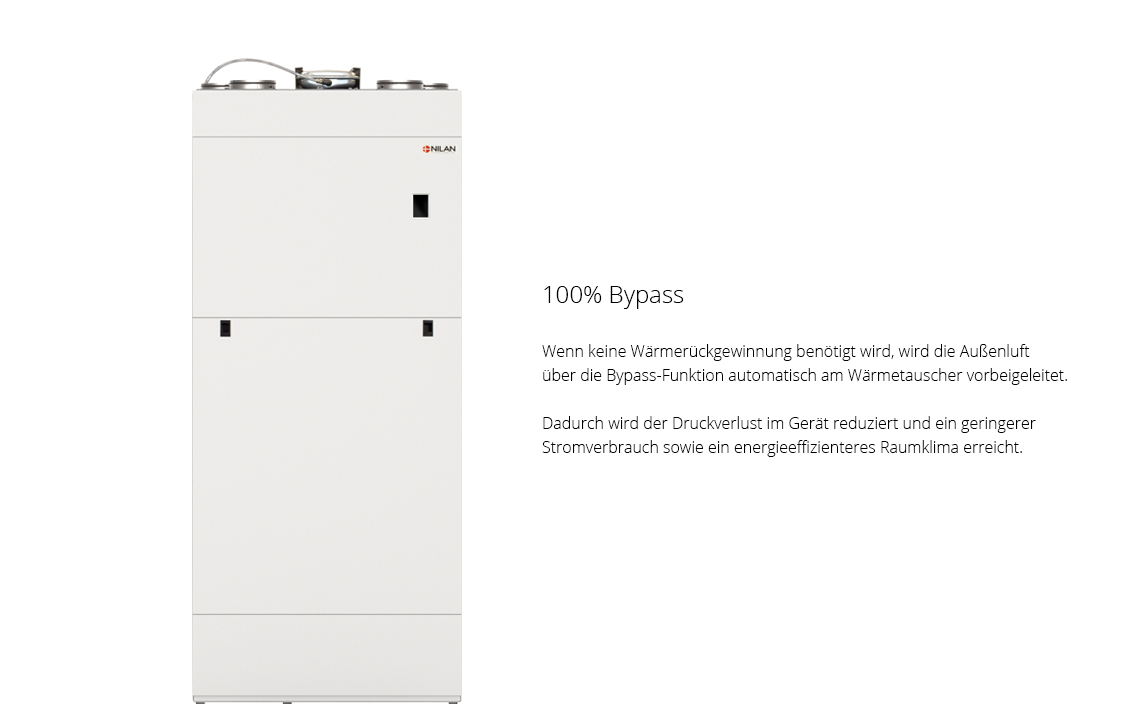

100% Bypass-FunktionAn warmen Tagen kann Compact P2 AIR automatisch dazu beitragen, die Temperatur im Gebäude zu senken. Wenn die Außentemperatur 14 °C übersteigt, wird der Sommerbetrieb aktiviert, und das Gerät versucht, das Gebäude zu kühlen, wenn die Raumtemperatur die gewünschten Werte überschreitet. Ist die Außenluft kühler als die Innenluft, öffnet die Bypass-Funktion automatisch und leitet die Luft am Wärmetauscher vorbei. Dadurch wird kühlere Frischluft ohne Erwärmung in das Gebäude eingebracht. Ist die Außenluft hingegen wärmer als die Innenluft, wird die Luft durch den Wärmetauscher geleitet, wo die kühlere Abluft genutzt wird, um die Zuluft abzukühlen. Dies wird als Kühlrückgewinnung bezeichnet und trägt zu einem angenehmeren Raumklima bei. Wenn der Lüftungsteil im Kühlbetrieb arbeitet, wird die AIR Luft/Wasser-Wärmepumpe automatisch gestoppt, um einen gegensätzlichen Betrieb der Systeme zu vermeiden. Es ist jedoch möglich, einen gegenläufigen Betrieb zu aktivieren, sodass beispielsweise die Fußbodenheizung im Badezimmer weiterhin Wärme liefern kann. |
 |

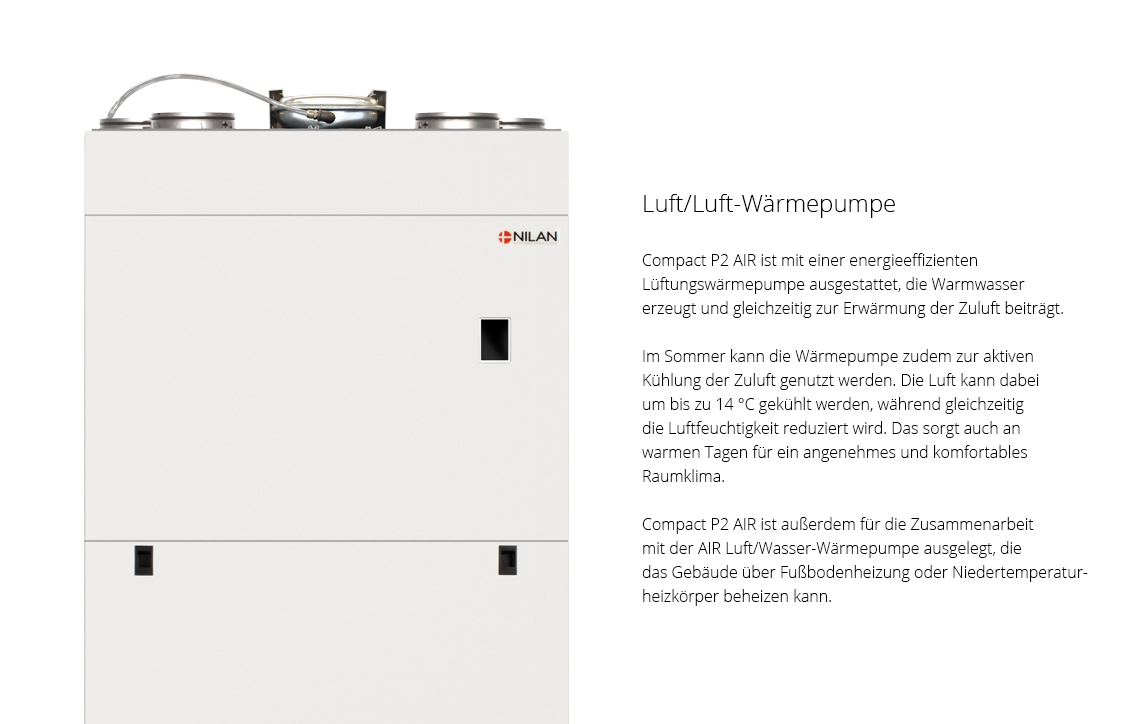

Aktive KühlungDie integrierte Wärmepumpe im Lüftungsteil ist reversibel und kann daher sowohl die Zuluft erwärmen als auch kühlen. Wenn die Bypass-Funktion nicht mehr ausreicht, um die gewünschte Temperatur im Gebäude aufrechtzuerhalten, kann das Gerät über die Wärmepumpe eine aktive Kühlung aktivieren. Die aktive Kühlung muss bewusst in der Regelung aktiviert werden, da diese Funktion Strom verbraucht. Die Energie geht jedoch nicht verloren, da die beim Kühlen entstehende Wärme auf den Warmwasserspeicher übertragen und somit zur Warmwasserbereitung genutzt wird. Bei hohem Kühlbedarf wird empfohlen, einen physischen Verbrühungsschutz zu installieren, damit die Temperatur im Warmwasserspeicher weiter erhöht werden kann.
|
 |
Luft/Wasser-WärmepumpeDie AIR Luft/Wasser-Wärmepumpe liefert eine energieeffiziente Beheizung des Hauses über Fußbodenheizung oder Niedertemperaturheizkörper. Die Wärmepumpe arbeitet mit der Heizungsregelung des Hauses zusammen und reguliert die Wärmeproduktion automatisch entsprechend dem Bedarf. Wenn die Raumthermostate einen Heizbedarf registrieren, sorgt die AIR Wärmepumpe für eine effiziente und komfortable Beheizung des Hauses. Wenn der Lüftungsteil im Kühlbetrieb arbeitet, wird die AIR Luft/Wasser-Wärmepumpe automatisch gestoppt, um einen widersprüchlichen Betrieb zu vermeiden. Es ist jedoch möglich, einen gleichzeitigen Betrieb zuzulassen, sodass beispielsweise die Fußbodenheizung im Badezimmer auch während des Kühlbetriebs aktiv bleiben kann. Warmwasser Die AIR Luft/Wasser-Wärmepumpe produziert selbst kein Warmwasser, kann Compact P2 AIR jedoch bei hohem Warmwasserverbrauch unterstützen. Wenn Compact P2 AIR mit einer Solarschlange ausgestattet ist, kann die AIR Wärmepumpe zur Erwärmung des Warmwasserspeichers beitragen und dadurch die Gesamtkapazität erhöhen. Zusätzlich kann ein extra Warmwasserspeicher mit 250 Litern (SHW) gewählt werden, bei dem die AIR Wärmepumpe das Brauchwasser vorwärmt, bevor es in Compact P2 AIR nacherwärmt wird. Dies sorgt für besonders hohen Komfort in Gebäuden mit großem Warmwasserbedarf. |
 |
Compact P2 AIR
AIR9 E-Silent Luft/Wasser-Wärmepumpe
* Die Wärmepumpe kann genau auf Ihren Bedarf eingestellt und somit enorm Energie gespart werden.
* SCOP (saisonale Leistungszahl) gilt für Niedertemperaturanwendungen (Durchschnittsklima, festen Volumenstrom); reversibel.
|
LeistungLeistung eines Standardgeräts als Funktion von qv und Pt ext. SEL nach EN 13141-7 gilt für Standardgeräte mit ISO Coarse >75% (G4) Filtern und ohne Heizregister. SEL beinhaltet den Gesamtstromverbrauch des Gerätes, inkl. Steuerung Konvertierungsfaktor: J/m3 : 3600 = W/m3/h. Achtung! SEL-Werte werden gemessen und als Gesamtwert für beide Ventilatoren angegeben. |
 |
TemperaturwirkungsgradTemperaturwirkungsgrad als Funktion des Volumenstroms qv [m3/h] für Gerät mit Gegenstromzähler. Temperaturwirkungsgrad nach EN13141-7 (2°C / 20°C). NB! Der Temperaturwirkungsgrad ist für den Gegenstromwärmetauscher allein (ohne Wärmepumpebetrieb). |
 |
COP (Luft-Luft)Leistungszahl COP [-] der Zuluft als Funktion der Außentemperatur t20 [°C] und dem Volumenstrom qv [m3/h], gemäß EN14511 bei einer Raumtemperatur t11 = 20°C COP gemäß EN14511 ist für Wärmepumpe und Gegenstrom zusammen berechnet. |
 |
Heizleistung (Zuluft)Heizleistung Qc [W] als Funktion von Volumenstrom qv [m3/h] und Außenlufttemperatur [°C], gemäß EN 14511, Abluft = 20 °C Bei der Wärmeleistung handelt es sich um den Anteil der Wärme, welche die Compact P2 über die Außenluft der Zuluft zuführt. Der Ventilationsverlust ist der Wärmeverlust bei gegebenem Volumenstrom. |
 |
Kühlleistung (Zuluft)Kühlleistung Q [kW] als Funktion von Volumenstrom [m3/h], gemäß EN 14511, Abluft = 27 °C, Außenluft = 35 °C. |
 |
Sie können AutoCad- oder Revit-Zeichnungen mit BIM-Daten zu mehreren Lüftungs- und Wärmepumpenlösungen von Nilan herunterladen – die Liste wird ständig erweitert.
Compact P2 (Innenteil)
1: Außenluft
AIR9 (Außenteil)
|

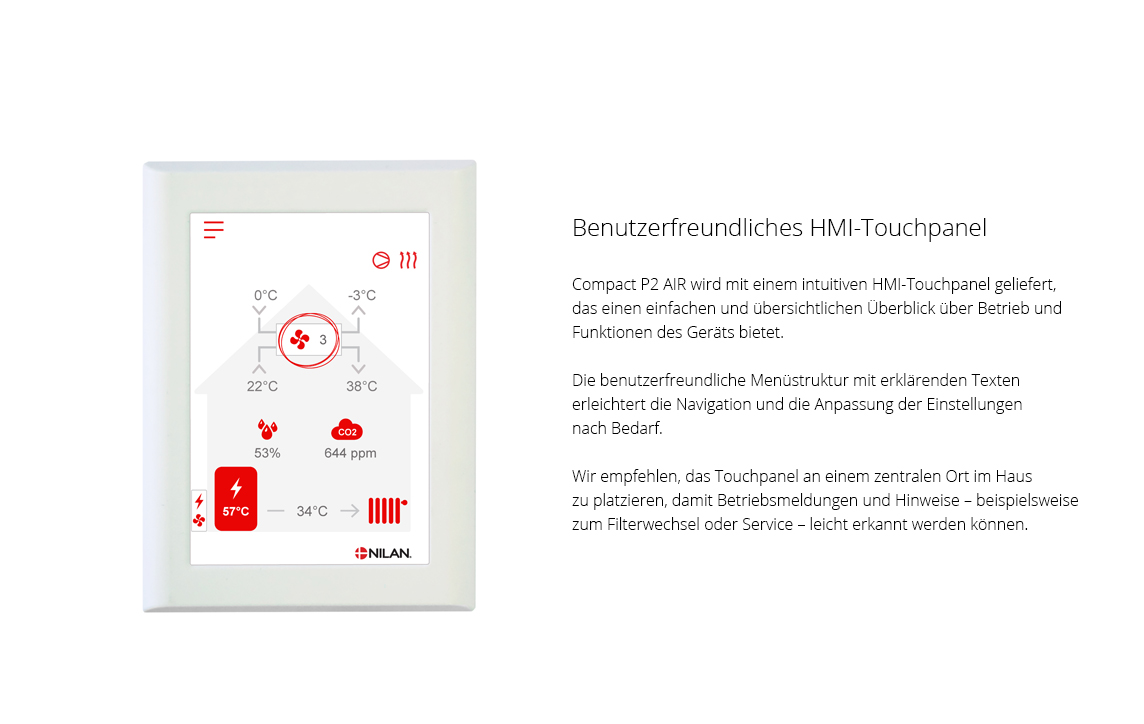

Die CTS602-Steuerung ist eine fortschrittliche Steuerung mit vielen Einstellungsoptionen. Die Steuerung wird ab Werk mit einer Grundeinstellung geliefert, die den betrieblichen Wünschen und Anforderungen angepasst werden kann, um einen optimalen Betrieb und Auslastung des Gerätes zu erreichen. Das HMI Touch Panel bietet einen guten Überblick über den aktuellen Betrieb des Gerätes und verfügt über eine Menüstruktur, in der sowohl Benutzer als auch Installateur einfach navigieren können. Externe Kommunikation
Weitere Informationen über alle Funktionen finden Sie in der Software- und Montageanleitung des Gerätes.
|

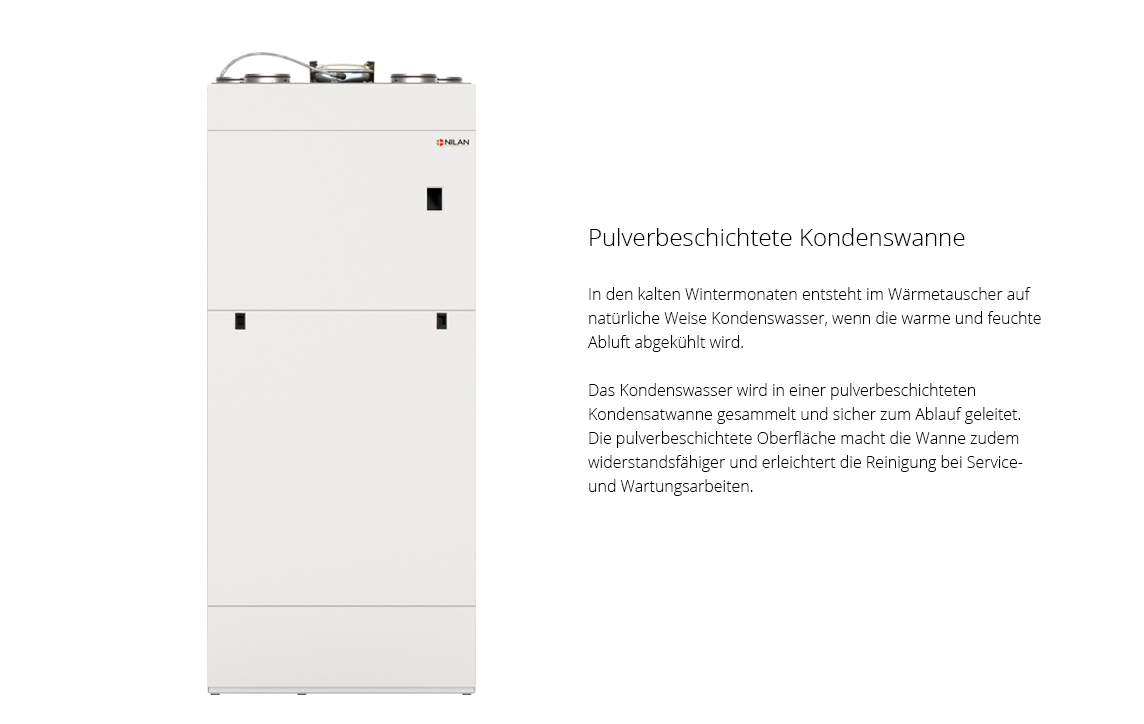

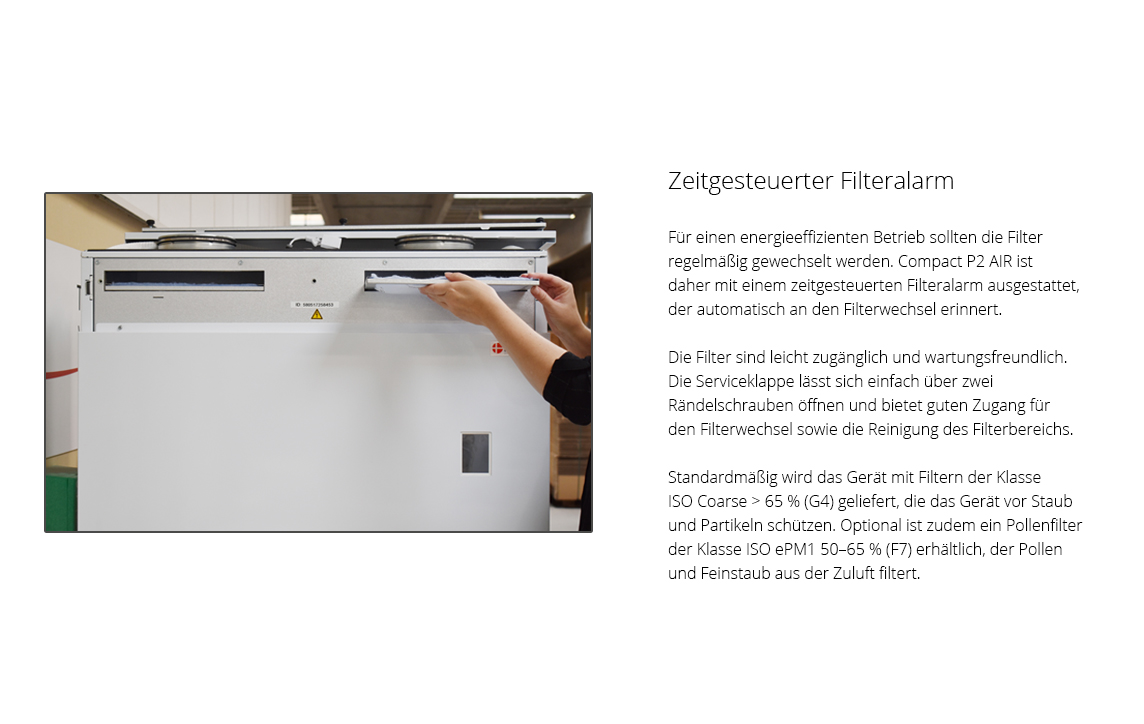

Compact P2 (Innenteil)ACHTUNG! Bei der Aufstellung des Geräts ist ausreichend Platz für spätere Wartungs- und Reparaturarbeiten vorzusehen. Wir empfehlen ein Abstand von ca. 60 cm vor dem Gerät. Der Filterwechsel muss einfach sein und der Austausch von Ventilatoren oder anderen Bauteilen müssen möglich sein. Es muss Platz für eine einfache Reinigung des Geräts vorhanden sein. ACHTUNG! Es ist wichtig, dass das Gerät waagerecht steht, damit das Wasser aus der Kondenswasserschale ablaufen kann.
AIR9 (Außenteil)ACHTUNG! Die AIR wird auf einer stabilen Unterlage, am besten auf einem gegossenen Fundament platziert. Die Außeneinheit muss auf einem festen, waagerechten und erschütterungsfreien Untergrund aufgestellt und evtl. an festem Material befestigt werden. Bei der Platzierung ist die vorherrschende Windrichtung während der Heizsaison zu berücksichtigen, da die Leistung der Wärmepumpe begrenzt wird, wenn die Außeneinheit starkem Gegenwind ausgesetzt wird.
|
Smart Grid
Compact P2 AIR ist nach dem deutschen Smart Grid zertifiziert, das dem Energieversorger ermöglicht, den Betrieb so zu überschreiben, damit er für den Nutzer möglichst günstig wird. Die Smart Grid Lösung kann auch in Verbindung mit Solarzellen eingesetzt werden, wenn Sie den Betrieb dann optimieren möchten, wenn am meisten Strom erzeugt wird.
|
|
